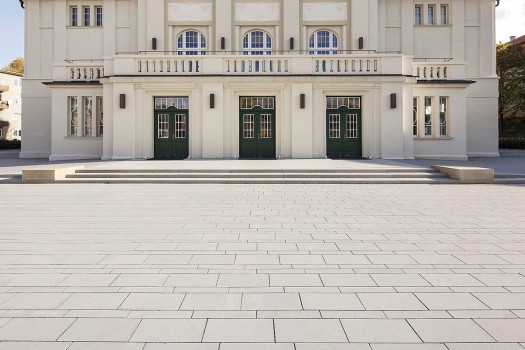

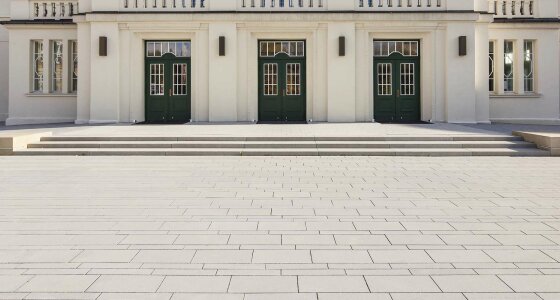

Wolfenbüttel, Lessing Theater, Palladio 11.05, 13.03 und Concept Design 11.05
Wolfenbüttel (D), Lessing Theater, Palladio 11.05, 13.03 and Concept Design 11.05

A puristic, untreated concrete stone for public spaces. A fascinating new surface with velvety texture and fine mica. Monochrome shades, clear contours, no-frills design. Palladio puts your ideas into a nutshell.
Very fine natural stone chippings add a slightly glimmer on the homogeneous, highly compacted architectural concrete surface. A wide variety of sizes and thicknesses as well as six finely coordinated shades of grey and three elegant shades of beige allow maximum freedom of design and combination. The colours can be combined with each other allowing the creation of a play of colours to match the surroundings. Due to the unchamfered edges the proportion of joints is reduced which is a big advantage for walkability. This product can be used for designing sophisticated outdoor areas attractively.

Palladio
Colours
Properties
Standard sizes
Object sizes
Gallery
References
Laying pattern
Video
Downloads

Colours

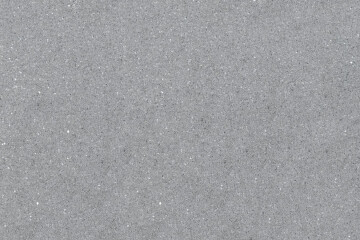

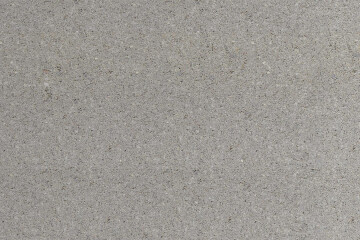

This is a selection of possible colours. Many additional colours are availabe on request.

Colour fan

Properties

  • High-quality, homogeneous and dense surface due to special manufacturing process.
  • Particularly finely coordinated, homogeneous colour shades.
  • Colouring of the surface mainly by raw materials from regional stone quarries.
  • Frost and de-icing salt resistant.
  • Slip resistant. Climate-neutral and CO2-certified production.
  • Wide range of sizes. Stone thicknesses from 5 to 18 cm possible. Available with and without chamfered edge.
  • Special stone hardening process through climate-controlled surface finishing.

BLUE AIR®-TECHNOLOGY (optional)

  • Photocatalytic process corresponding to the ideal of nature.
  • Reduction of harmful nitrogen oxides from the air and conversion into nitrates.
  • The process is active throughout the service life of the concrete stone.
  • The catalyst as such does not consume itself.

(BlueAir® is not available in combination with CleanTop®).

BlueAir

Standard sizes

PAVING SYSTEMLENGHT
in cm
WIDTH
in cm
thickness
in cm
DIN-NORMCOLOURSApplications
          Anthracite Dark grey Medium grey

37,5 12,5 8 DIN EN 1339 PKDUI

50 25 8 DIN EN 1339 PKDUI

50 40 8 DIN EN 1339 PKDUI

50 10 12 DIN EN 1339 PKDUI

50* 15 8 DIN EN 1339 PKDUI

100* 50 8 DIN EN 1339 PKDUI

Object sizes

Without chamfer:

SPECIFICATION NOMINAL SIZE DIN EN CLASSIFICATION
25 x 25 x 5 246 x 246 x 50 DIN EN 1339 PKDUI 7
50 x 25 x 5 496 x 246 x 50 DIN EN 1339 PKDUI 4
50 x 40 x 5 496 x 396 x 50 DIN EN 1339 PKDUI 4
50 x 50 x 5 496 x 496 x 50 DIN EN 1339 PKDUI 7
60 x 30 x 5 596 x 296 x 50 DIN EN 1339 PKDUI 4

15 x 15 x 8 146 x 146 x 80 DIN EN 1338 KDI
22,5 x 15 x 8 221 x 146 x 80  DIN EN 1338 KDI
25 x 12,5 x 8 246 x 121 x 80 DIN EN 1338 KDI
25 x 25 x 8 246 x 246 x 80 DIN EN 1338 KDI
30 x 10 x 8 296,5 x 96,5 x 80 DIN EN 1338 KDI
37,5 x 12,5 x 8 371 x 121 x 80 DIN EN 1339 PKDUI 7
37,5 x 25 x 8 371 x 246 x 80 DIN EN 1339 PKDUI 14
40 x 10 x 8 396 x 96 x 80 DIN EN 1339 PKDUI 7
40 x 40 x 8 396 x 396 x 80 DIN EN 1339 PKDUI 25
45 x 22,5 x 8 446 x 221 x 80 DIN EN 1339 PKDUI 11
45 x 45 x 8 446 x 446 x 80 DIN EN 1339 PKDUI 25
50 x 15 x 8 496 x 146 x 80 DIN EN 1339 PKDUI 7
50 x 25 x 8 496 x 246 x 80 DIN EN 1339 PKDUI 11
50 x 40 x 8 496 x 396 x 80 DIN EN 1339 PKDUI 14
50 x 50 x 8 496 x 496 x 80 DIN EN 1339 PKDUI 25
60 x 60 x 8 596 x 596 x 80 DIN EN 1339 PKDUI 25
100 x 50 x 8 996 x 496 x 80 DIN EN 1339 PKDUI 7
100 x 100 x 8 996 x 996 x 80 DIN EN 1339 PKDUI 7

12,5 x 12,5 x 10 121 x 121 x 100 DIN EN 1338 KDI
20 x 10 x 10 196 x 96 x 100 DIN EN 1338 KDI
20 x 20 x 10 196 x 196 x 100 DIN EN 1338 KDI
25 x 12,5 x 10 246 x 121 x 100 DIN EN 1338 KDI
25 x 25 x 10 246 x 246 x 100 DIN EN 1338 KDI
30 x 20 x 10 296 x 196 x 100 DIN EN 1338 KDI
37,5 x 25 x 10 371 x 246 x 100 DIN EN 1338 KDI
60 x 30 x 10 594,5 x 294,5 x 100 DIN EN 1339 PKDUI 14

15 x 15 x 12 144,5 x 144,5 x 120 DIN EN 1338 KDI
20 x 15 x 12 194,5 x 144,5 x 120 DIN EN 1338 KDI
22,5 x 22,5 x 12 219,5 x 219,5 x 120 DIN EN 1338 KDI
30 x 15 x 12 294,5 x 144,5 x 120 DIN EN 1338 KDI
30 x 30 x 12 294,5 x 294,5 x 120 DIN EN 1338
37,5 x 25 x 12 369,5 x 244,5 x 120 DIN EN 1338 KDI
40 x 15 x 12 394,5 x 144,5 x 120 DIN EN 1338 KDI
40 x 20 x 12 394,5 x 194,5 x 120 DIN EN 1338 KDI
40 x 40 x 12 394,5 x 394,5 x 120 DIN EN 1338 KDI
45 x 22,5 x 12 444,5 x 219,5 x 120 DIN EN 1338 KDI
50 x 10 x 12 494,5 x 94,5 x 120 DIN EN 1339 PKDUI
50 x 25 x 12 496 x 246 x 120 DIN EN 1339 PKDUI 30
60 x 30 x 12 594,5 x 294,5 x 120 DIN EN 1339 PKDUI 25
60 x 40 x 12 594,5 x 394,5 x 120 DIN EN 1339 PKDUI 30

20 x 15 x 14 194 x 144 x 140 DIN EN 1338 KDI
25 x 25 x 14 244,5 x 244,5 x 140 DIN EN 1338 KDI
30 x 30 x 14 294,5 x 294,5 x 140 DIN EN 1338 KDI
37,5 x 25 x 14 369,5 x 244,5 x 140 DIN EN 1338 KDI
40 x 20 x 14 394,5 x 194,5 x 140 DIN EN 1338 KDI
45 x 30 x 14 444,5 x 294,5 x 140 DIN EN 1338 KDI
50 x 50 x 14 494,5 x 494,5 x 140 DIN EN 1338 KDI
60 x 30 x 14 594,5 x 294,5 x 140 DIN EN 1339 PKDUI 30
60 x 60 x 14 594,5 x 594,5 x 140 DIN EN 1339 PKDUI 30

30 x 20 x 16 294,5 x 194,5 x 160 DIN EN 1338 KDI
30 x 30 x 16 294,5 x 294,5 x 160 DIN EN 1338 KDI
37,5 x 10 x 16 369,5 x 94,5 x 160 DIN EN 1338
40 x 20 x 16 394,5 x 194,5 x 160 DIN EN 1338 KDI
40 x 30 x 16 394,5 x 294,5 x 160 DIN EN 1338 KDI
50 x 10 x 16 494,5 x 94,5 x 160 DIN EN 1338 KDI
50 x 25 x 16 494,5 x 244,5 x 160 DIN EN 1338 KDI
50 x 30 x 16 494,5 x 294,5 x 160 DIN EN 1338 KDI
60 x 30 x 16 594,5 x 294,5 x 160 DIN EN 1338 KDI
60 x 60 x 16 594 x 594 x 160 DIN EN 1338 KDI


With chamfer:

SPECIFICATION NOMINAL SIZE DIN EN CLASSIFICATION
10 x 10 x 8 96,5 x 96,5 x 80 DIN EN 1338 KDI
20 x 10 x 8 196,5 x 96,5 x 80 DIN EN 1338 KDI
20 x 15 x 8 196,5 x 146,5 x 80 DIN EN 1338 KDI
20 x 20 x 8 196,5 x 196,5 x 80 DIN EN 1338 KDI
30 x 20 x 8 296,5 x 196,5 x 80 DIN EN 1338 KDI
30 x 30 x 8 296,5 x 296,5 x 80 DIN EN 1338
37,5 x 12,5 x 8 371 x 121 x 80 DIN EN 1339 PKDUI 7
60 x 30 x 8 596 x 296 x 80 DIN EN 1339 PKDUI 11

15 x 15 x 10 144 x 144 x 100 DIN EN 1338 KDI
30 x 15 x 10 294 x 144 x 100 DIN EN 1338 KDI
30 x 30 x 10 294 x 294 x 100 DIN EN 1338 KDI
60 x 30 x 10 594,5 x 294,5 x 100 DIN EN 1339 PKDUI 11
60 x 60 x 10 594,5 x 594,5 x 100 DIN EN 1339 PKDUI 30

10 x 10 x 12 96,5 x 96,5 x 120 DIN EN 1338 KDI
15 x 15 x 12 144,5 x 144,5 x 120 DIN EN 1338 KDI
20 x 10 x 12 194,5 x 94,5 x 120 DIN EN 1338 KDI
20 x 15 x 12 194,5 x 144,5 x 120 DIN EN 1338 KDI
20 x 20 x 12 194,5 x 194,5 x 120 DIN EN 1338 KDI
30 x 15 x 12 294,5 x 144,5 x 120 DIN EN 1338 KDI
30 x 20 x 12 294 x 194 x 120 DIN EN 1338 KDI
30 x 30 x 12 294 x 294 x 120 DIN EN 1338 KDI
40 x 20 x 12 394,5 x 194,5 x 120 DIN EN 1338 KDI
40 x 40 x 12 394,5 x 394,5 x 120 DIN EN 1338 KDI
45 x 30 x 12 444,5 x 294,5 x 120 DIN EN 1338 KDI
60 x 40 x 12 594,5 x 394,5 x 120 DIN EN 1339 PKDUI 30
90 x 45 x 12 894,5 x 444,5 x 120 DIN EN 1339 PKDUI 25

20 x 15 x 14 194 x 144 x 140 DIN EN 1338 KDI
30 x 15 x 14 294 x 144 x 140 DIN EN 1338 KDI
30 x 30 x 14 294,5 x 294,5 x 140 DIN EN 1338 KDI
40 x 20 x 14 394,5 x 194,5 x 140 DIN EN 1338 KDI
60 x 30 x 14 594,5 x 294,5 x 140 DIN EN 1339 PKDUI 30
60 x 40 x 14 594,5 x 394,5 x 140 DIN EN 1339 PKDUI 30
60 x 60 x 14 594,5 x 594,5 x 140 DIN EN 1339 PKDUI 30
90 x 90 x 14 894 x 894 x 140 DIN EN 1339 PKDUI 30

50 x 10 x 16 494,5 x 94,5 x 160 DIN EN 1338 KDI
60 x 30 x 16 594,5 x 294,5 x 160 DIN EN 1338 KDI
60 x 60 x 16 594 x 594 x 160 DIN EN 1338 KDI
80 x 40 x 16 794,5 x 394,5 x 160 DIN EN 1339 PKDUI 30

40 x 20 x 18 394 x 194 x 180 DIN EN 1338 KDI
60 x 40 x 18 594 x 394 x 180 DIN EN 1338 KDI
80 x 60 x 18 794 x 594 x 180 DIN EN 1339 PKDUI 30
100 x 70 x 18 994 x 694 x 180 DIN EN 1339 PKDUI 30
120 x 60 x 18 1194,5 x 594,5 x 180 DIN EN 1339 PKDUI 30
120 x 65 x 18 1194,5 x 644,5 x 180 DIN EN 1339 PKDUI 30

*stock-run products.
Regarding the minimum quantities for object sizes (no surcharge) and the combinability of the formats among each other please contact us.
All dimensions given are grid dimensions including spacers and joint proportion.

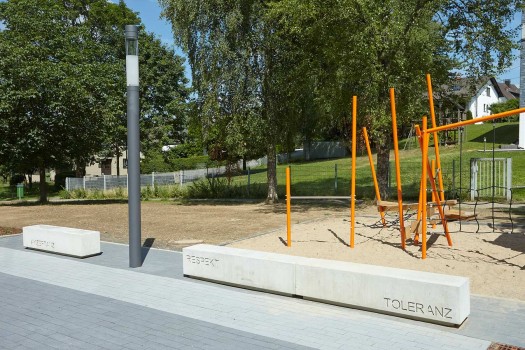

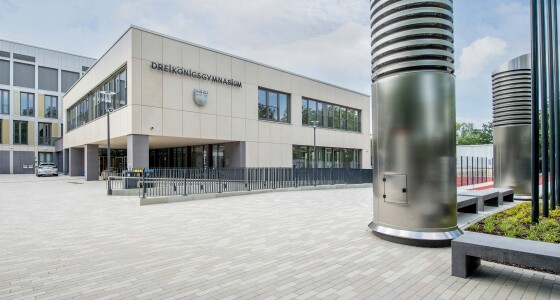

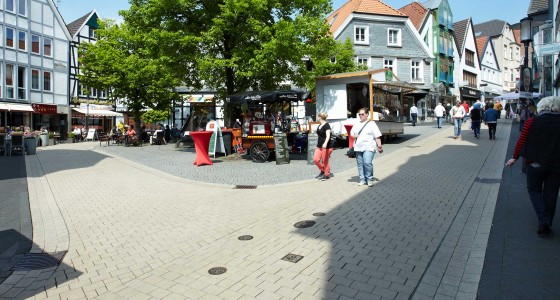

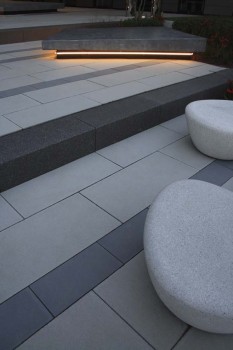

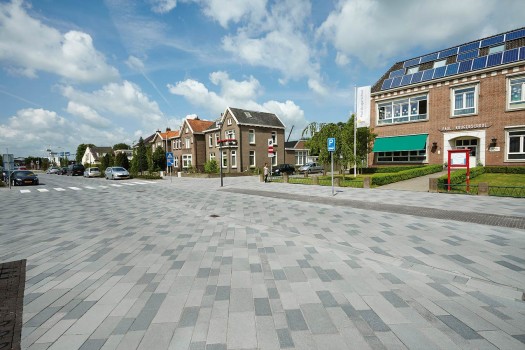

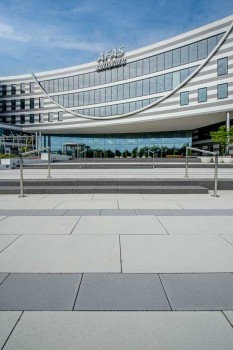

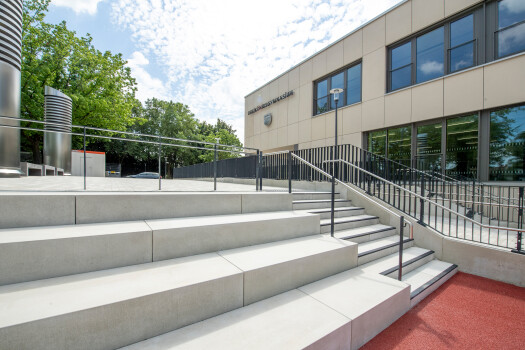

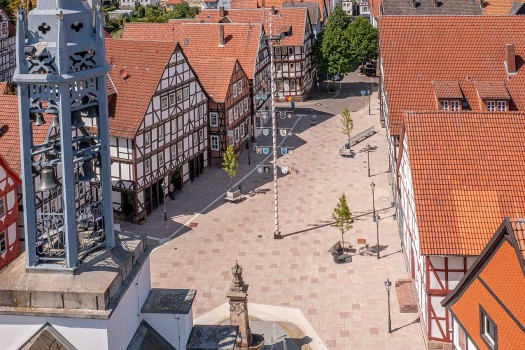

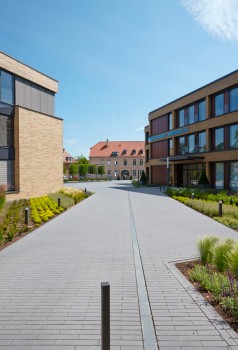

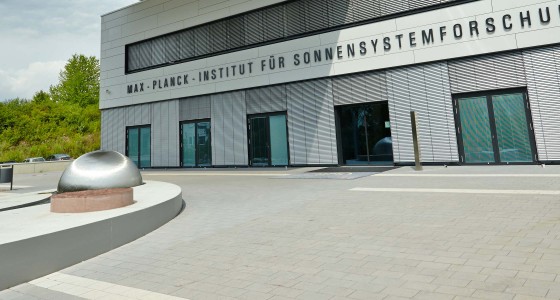

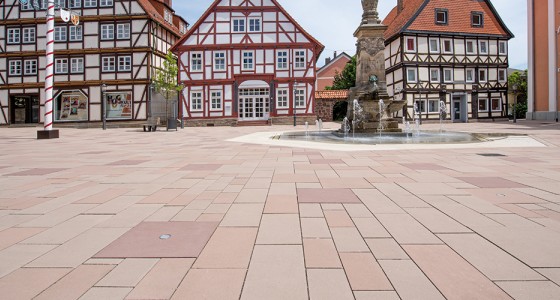

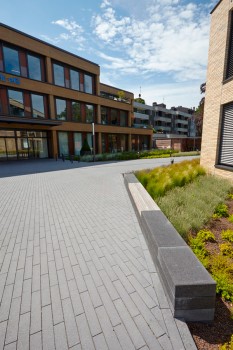

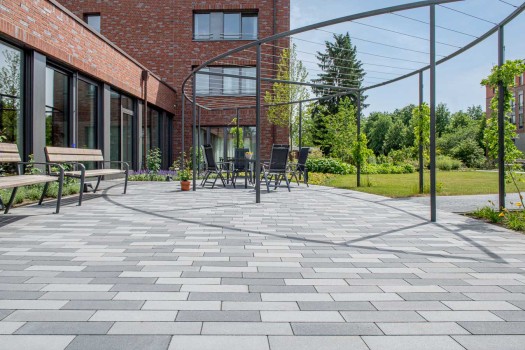

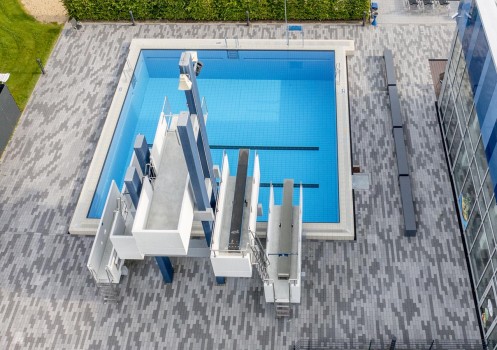

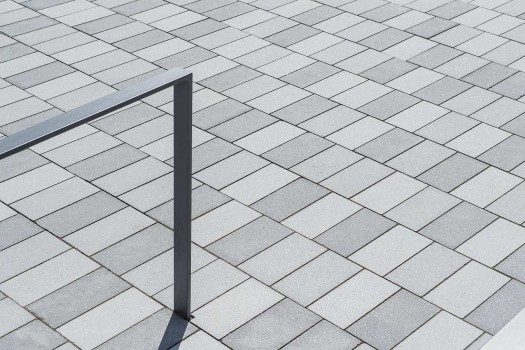

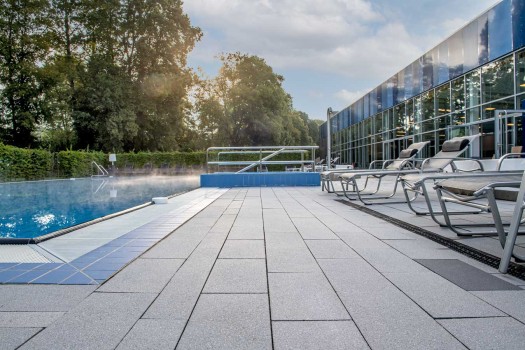

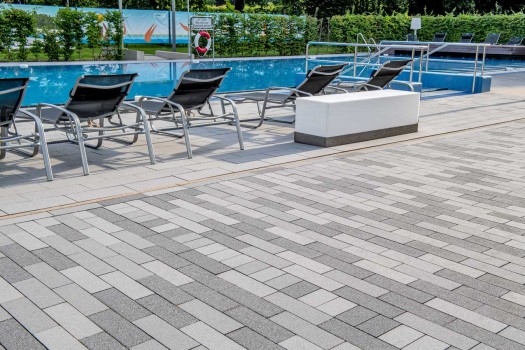

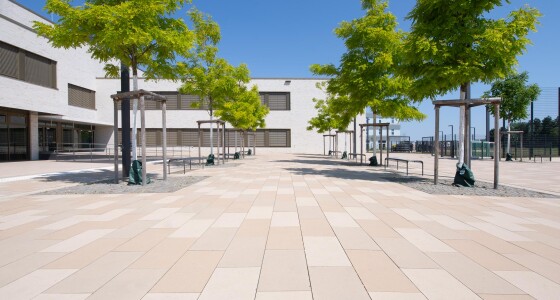

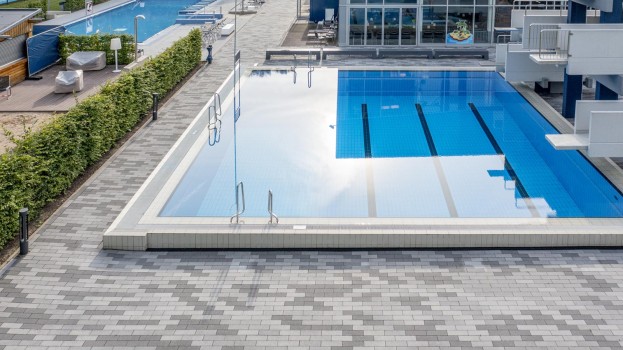

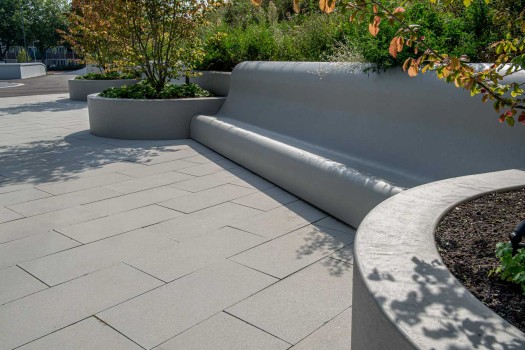

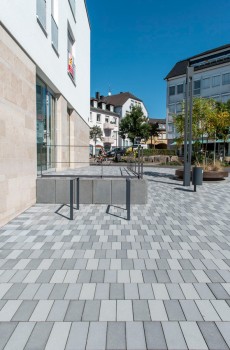

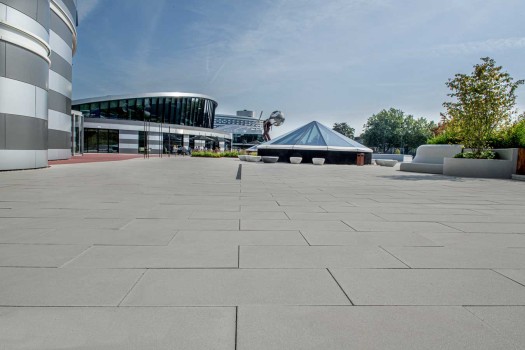

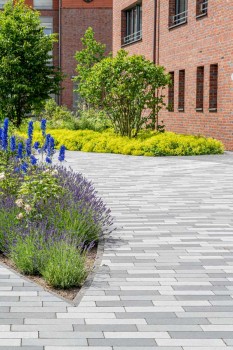

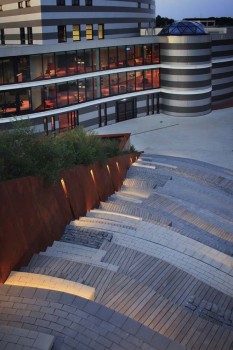

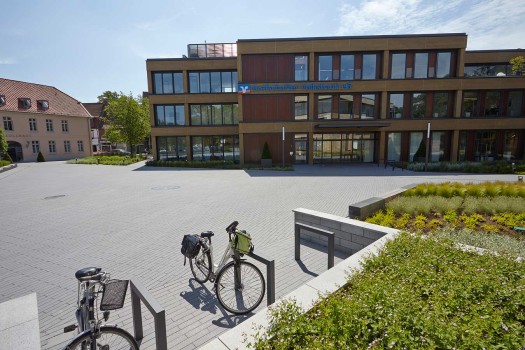

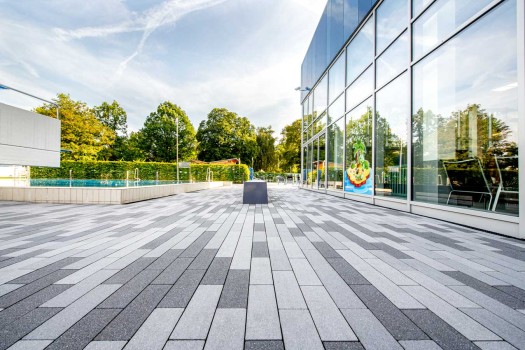

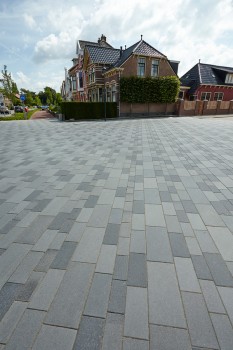

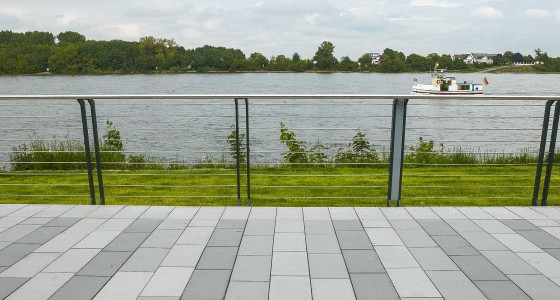

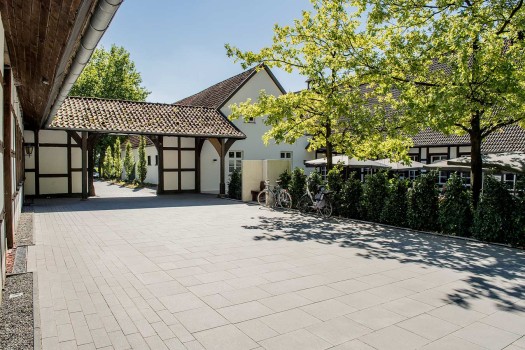

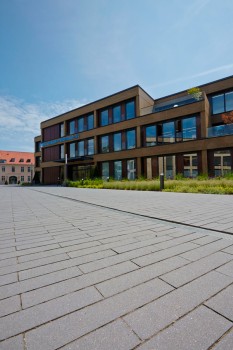

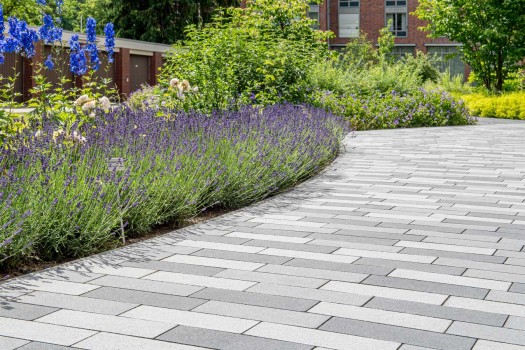

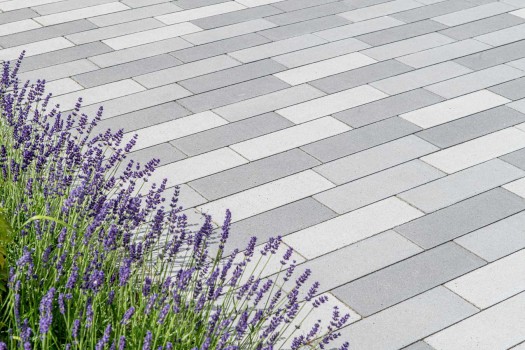

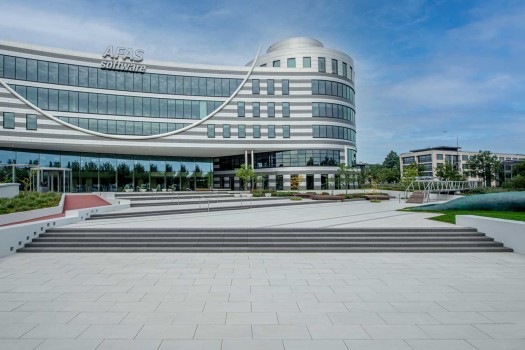

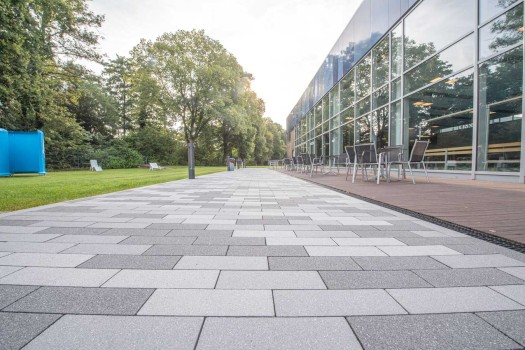

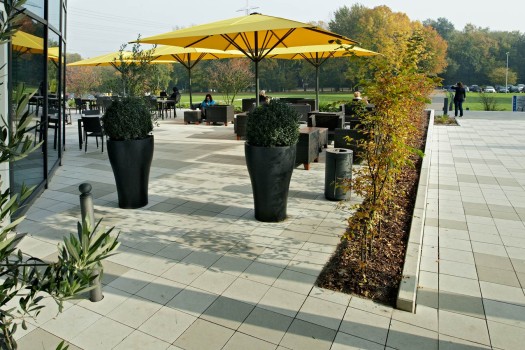

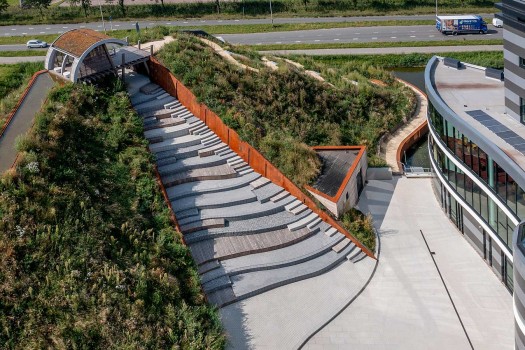

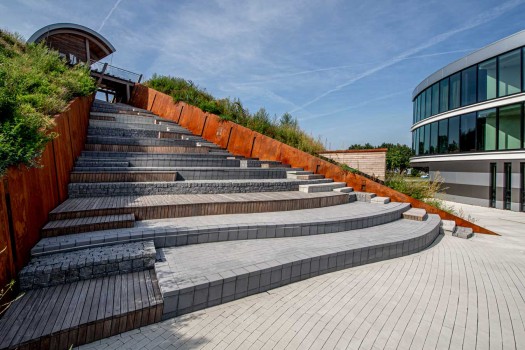

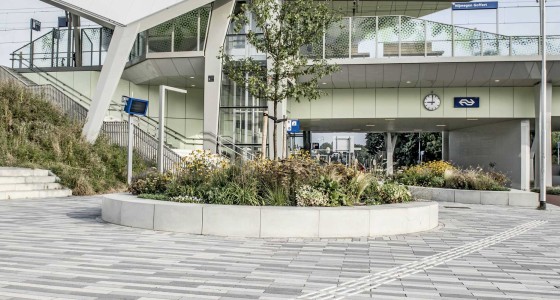

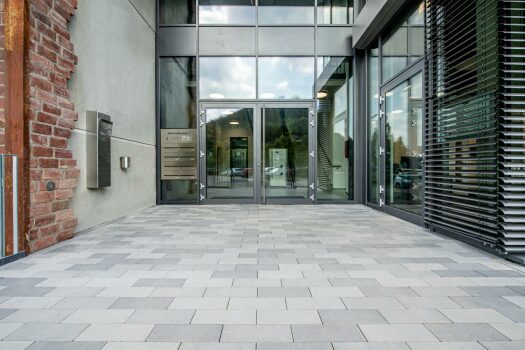

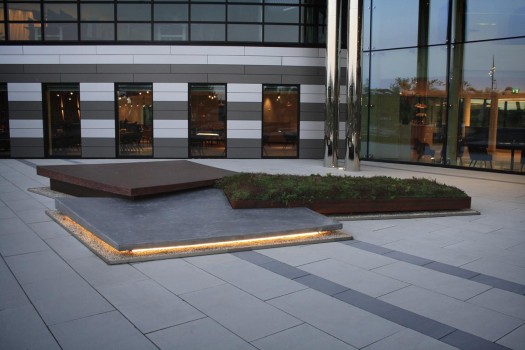

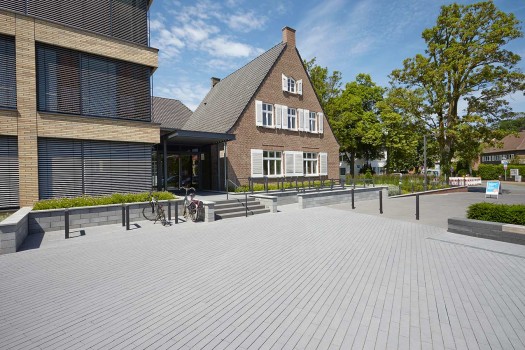

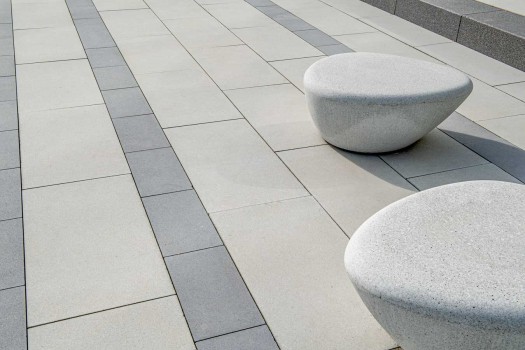

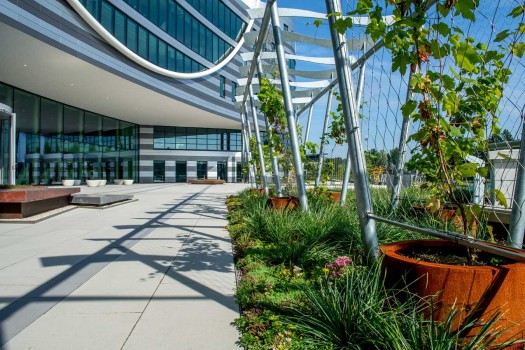

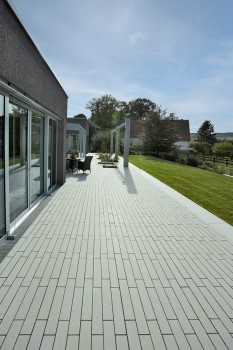

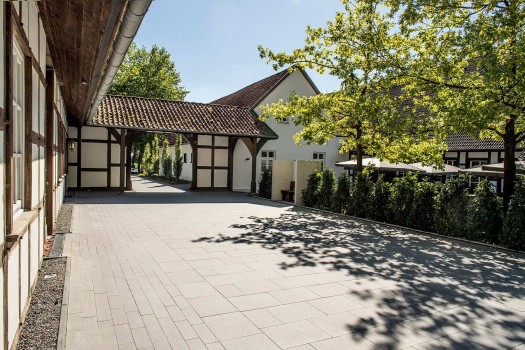

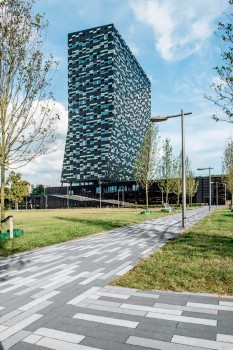

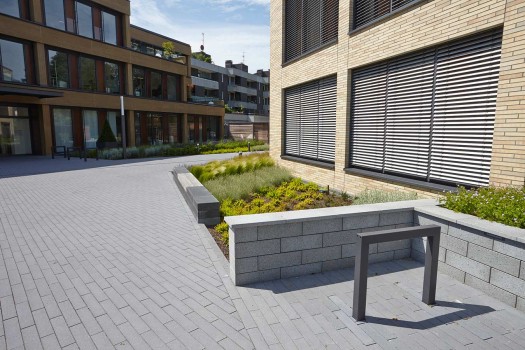

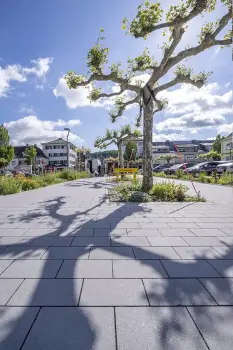

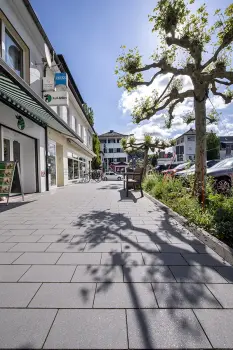

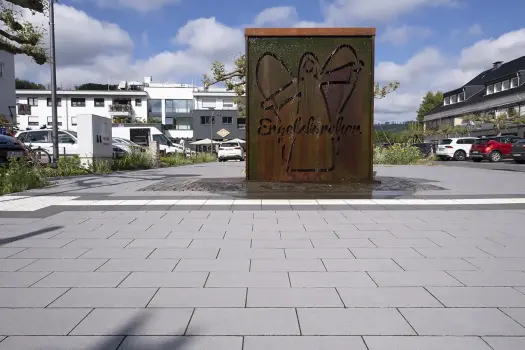

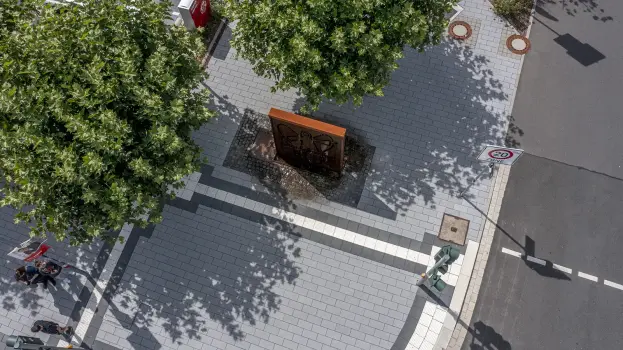

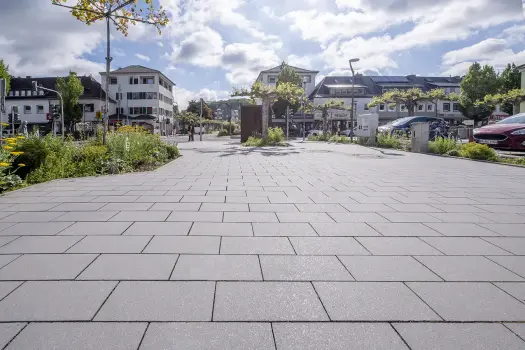

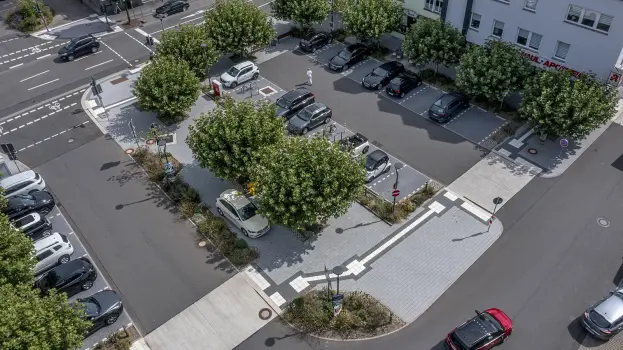

Gallery

References

Laying pattern calculator

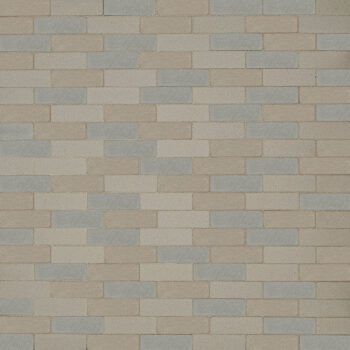

Palladio Pattern 01
PATTERN 01
Palladio Pattern 01

Pattern 01

Number of units per m²:
a) 50 x 10 cm
approx. 20 units

b) 37,5 x 12,5 cm
approx. 21 units

Edge units must be cut to size on site where necessary.


units
units
Palladio Pattern 02
PATTERN 02
Palladio Pattern 02

Pattern 02

Number of units per m²:
a) 50 x 10 cm
approx. 20 units

b) 37,5 x 12,5 cm
approx. 21 units

Edge units must be cut to size on site where necessary.


units
units
Palladio Pattern 03
PATTERN 03
Palladio Pattern 03

Pattern 03

Number of units per m²:
50 x 10 cm
approx. 20 units

Edge units must be cut to size on site where necessary.


units
Palladio Pattern 04
PATTERN 04
Palladio Pattern 04

Pattern 04

Number of units per m²:
37,5 x 12,5 cm approx. 21,3 units

Edge units must be cut to size on site where necessary.


units
Palladio Pattern 05
PATTERN 05
Palladio Pattern 05

Pattern 05

Number of units per m²:
37,5 x 12,5 cm approx. 21,3 units

Edge units must be cut to size on site where necessary


units

The quantity of vertical bond depends on the structural situation.
Laying patterns and hatching are available on request.
